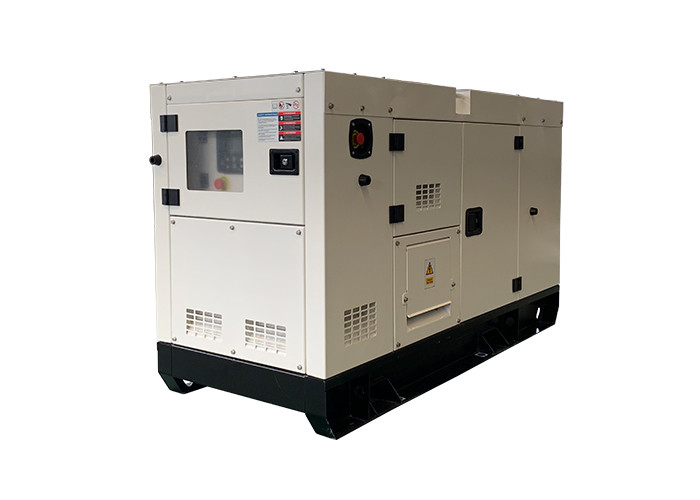

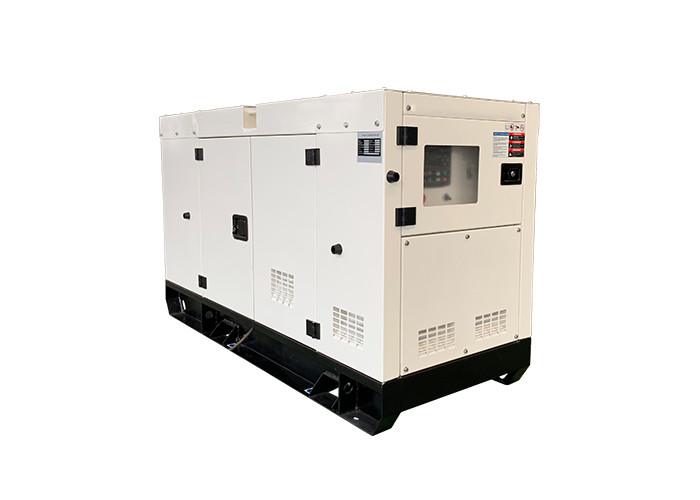

Stamford Alternatörlü Cummins 20kw Dizel Jeneratör

1. GEN-SET ÖZELLİKLERİ

1.1

Model Ayarla

PF-DC28S

1.2

50HZ'de prime, 40 ℃ ortam

20KW 25KVA

1.3

50 HZ'de bekleme, 40 ent ortam

22KW 28KVA

1.4

Nominal Gen seti çıkışı

220 / 380V 50Hz

1.5

Anma bağıl nem

≤% 60

1.6

Sessiz Boyut (L × G × Y)

2200 x 1000 x 1335mm

1.7

Ağırlık

1080kg

1.8

Yakıt tüketimi% 100 ana yük

6.7L / h

1.9

Ortama yayılan toplam ısı

9KW

1.10

Gen setinin yapısı

Gen-set bütünleştirici yapıyı, motor benimsemek

yüksek mukavemetli çelik temel çerçeve üzerine sabitlenir,

arasındaki titreşim önleyici cihaz

motor ve temel çerçeve, soğutma fanı

koruma kapağı, kontrol kabini var

ve Gen setinde kurulu devre kesici.

1.11

Kontrol sistemi (isteğe bağlı)

Temel kontrol paneli veya Gelişmiş

otomatik kontrol paneli

başlatma fonksiyonu ve diğer fonksiyonlar.

2. MOTOR ÖZELLİKLERİ

2.1

Motor Markası

Cummins

2.2

Motor modeli

4B3.9-G1

2.3

Vali / Sınıf

Mekanik elektrik

2.4

Silindir NO.

4

2.5

Motor inşa

Hat

2.6

Yakıt püskürtme düzeni

PT direkt enjeksiyon

2.7

başlangıç ​​yöntemi

24V, elektrik

2.8

özlem

Doğa

2.9

Soğutma modu

Radyatör soğutmalı (su ile doldurulur)

2.10

Delik ve inme

102 × 120 mm

2.11

Sıkıştırma oranı

16.5: 1

2.12

deplasman

3,9 L

2.13

1500 dev / dak'da Motor Ana Gücü

24KWm

2.14

1500 dev / dak'da Motor Bekleme Gücü

27KWm

2.15

Pil kapasitesi

100A / sa

2.16

Başlangıç ​​/ Min sıcaklık

4 ℃

2.17

Yağlama yağı kapasitesi

9.0L

2.18

Soğutma suyu kapasitesi - radyatör ve motor (40 ℃)

28L

2.19

Egzoz sıcaklığı - tam yük astarı

488 ℃

2.20

Egzoz gazı akışı - tam yük prime

906m3 / h

2.21

Egzoz gazı geri basıncı max

76mmHg

2.22

Hava akımı - radyatör (40 40 ortam)

2,1 m3 / s

2.23

İtici fan başlığı (kanal payı) 40 ℃

10 mmH 2O

2,24

Hava girişi - motor - tam yükte ana

248m3 / h

2.25

Standart hava giriş sıcaklığı

25 ℃

2.26

Yakıt tipi

# 0 Dizel (Doğal sıcaklık)

2.27

Filtre sistemi

Tüm değişken yağlamayı benimseyin

yağ, yakıt filtresi ve hava filtresi

2.28

Egzoz sistemi

Endüstriyel yüksek verimlilik benimseyin

susturucu ve dalgalanma borusu

3. ALTENATÖRÜN ÖZELLİKLERİ

3.1

Alternatör modeli

STAMFORD

3.2

Alternatör türü

AC Senkron

3.3

Anma gerilimi

220 / 380V

3.4

Orantılı frekans

50HZ

3.5

Anma hızı

1500 RPM

3.6

Voltaj regülasyonu modu

Oto

3.7

Alternatör voltaj regülasyonu

0.5 ±%

3.8

Heyecan verici modu

Fırçasız kendini heyecan verici

3.9

Güç faktörü

0,8 (gecikmeli)

3.10

Faz ve teller

3 faz 12 teller

3.11

Anma para birimi

39.7A

3.12

verim

0.858

3.13

Yalıtım sınıfı

'H

3.14

Koruma sınıfı

IP23

3.15

NFPA110'a tek yük kademesi

100%

3.16

Standartlar

IEC34-1

3.17

Maks. Ortam sıcaklığı

40 ℃

3.18

Min. Ortam sıcaklığı

- 20 ℃

3.19

Maks. rakım

1000m
