1. GEN-SET TEKNİK ÖZELLİKLERİ | ||
1.1 | Model ayarla | PF-DC28S |
1.2 | 50HZ, 40 Prime ortam sıcaklığında | 20KW 25KVA |
1.3 | 50HZ'de bekleme, 40 ℃ ortam | 22KW 28KVA |
1.4 | Nominal Gen-set çıkışı | 220 / 380V 50Hz |
1.5 | Anma Bağıl nem | ≤% 60 |
1.6 | Sessiz Boyut (L × W × H) | 2200 x 1000 x 1335mm |
1.7 | Ağırlık | 1080kg |
1.8 | Yakıt tüketimi% 100 ana yük | 6.7L / h |
1.9 | Çevreye yayılan toplam ısı | 9KW |
1.10 | Gen kümesinin yapısı | Gen kümesi bütünleştirici yapıyı benimser yüksek mukavemetli çelik temel çerçeve üzerine sabitlenir, arasında anti titreşim enstrümanı Motor ve temel şasi, soğutma fanı koruyucu kapak var, kontrol kabini ve Gen setinde kurulu devre kesici. |
1.11 | Kontrol sistemi (isteğe bağlı) | Temel kontrol paneli veya Gelişmiş otomatik başlatma işlevi ve diğer işlevli kontrol paneli. |
2. MOTORUN ÖZELLİKLERİ | ||
2.1 | Motor Markası | Cummins |
2.2 | Motor modeli | 4B3.9-G1 |
2.3 | Vali / Sınıf | Mekanik elektrik |
2.4 | Silindir NO. | 4 |
2.5 | Motor yapısı | Hat |
2.6 | Yakıt püskürtme deseni | PT direkt enjeksiyon |
2.7 | başlangıç metodu | 24V, elektrik |
2.8 | özlem | Doğa |
2.9 | Soğutma modu | Radyatör soğutuldu (su ilave edin) |
2.10 | Delik ve inme | 102 × 120 mm |
2.11 | Sıkıştırma oranı | 16.5: 1 |
2.12 | deplasman | 3,9 L |
2.13 | Motor Başbakan Gücü 1500 rpm'de | 24KWm |
2.14 | Motor Bekleme Gücü 1500 rpm'de | 27KWm |
2.15 | Pil kapasitesi | 100A / sa |
2.16 | Başlangıç / dk sıcaklık | 4 ℃ |
2.17 | Yağlama yağı kapasitesi | 9.0L |
2.18 | Soğutma sıvısı kapasitesi - radyatör ve motor (40 ℃) | 28L |
2.19 | Egzoz sıcaklığı - tam yük asal | 488 ℃ |
2.20 | Egzoz gazı akışı - tam yük asal | 906m 3 / h |
2.21 | Egzoz gazı geri basıncı maks. | 76mmHg |
2.22 | Hava akımı - radyatör (40 ℃ ortam) | 2,1 m 3 / s |
2.23 | İtici fan kafası (kanal payı) 40 ℃ | 10mmH 2O |
2,24 | Hava girişi - motor - tam yük asal | 248m 3 / h |
2.25 | Standart hava emme sıcaklığı | 25 ℃ |
2.26 | Yakıt tipi | # 0 Dizel (Doğal sıcaklık) |
2.27 | Filtre sistemi | Tüm değiştirilebilir yağlama benimsemek yağ, yakıt filtresi ve hava filtresi |
2.28 | Egzoz sistemi | Endüstriyel yüksek verimlilik benimsenmesi susturucu ve dalga borusu |
3. ALTENATÖRÜN TEKNİK ÖZELLİKLERİ | ||
3.1 | Alternatör modeli | STAMFORD |
3.2 | Alternatör türü | AC Senkronize |
3.3 | Anma gerilimi | 220 / 380V |
3.4 | Orantılı frekans | 50HZ |
3.5 | Anma hız | 1500 RPM |
3.6 | Voltaj regülasyon modu | Oto |
3.7 | Alternatör voltaj regülasyonu | 0.5 ±% |
3.8 | Heyecan verici mod | Fırçasız kendini heyecan verici |
3.9 | Güç faktörü | 0.8 (gecikme) |
3.10 | Faz ve teller | 3 fazlı 12 tel |
3.11 | Anma para birimi | 39.7A |
3.12 | verim | 0.858 |
3.13 | Yalıtım sınıfı | 'H |
3.14 | Koruma sınıfı | IP23 |
3.15 | NFPA110'a tek yükleme adımı | 100% |
3.16 | Standartlar | IEC34-1 |
3.17 | Maks. Ortam sıcaklığı | 40 ℃ |
3.18 | Min. Ortam sıcaklığı | - 20 ℃ |
3.19 | Maks. rakım | 1000m |
Açıklama:
1. Orijinal Cummins motoru
2. Alternatör: Stamford
3. Denetleyici: AMF'li veya AMF'siz Deepsea veya Smartgen. Seçenekler: uzaktan kumanda, senkronizasyon.
4. ATS kabini
5. Tip: Sessiz tip, hava koşullarına dayanıklı, Treyler tipi
Uygulamalar:
1.endüstriyel alan: gayrimenkul, hastane, otel, banka, inşaat, fabrika, petrol sahası, havaalanı, madencilik
2. Ev kullanımı: ev, kamp, parti, vb için kişisel kullanım
3. Telekom, Mobil kule, vb
4. Ada, Çöl veya elektriksiz herhangi bir yer
5. tayfun, deprem gibi doğal afetler için özel acil durum ekipmanı için
Rekabet avantajı:
1. Kullanıcı düşük emisyonlu
2. Daha fazla güç rezervi, daha iyi performans
3. Hızlı teslimat. Stokta büyük miktarda Motorlar.
4. İyi parçaların ortak olması
5. Ultra sessiz, düşük ses seviyesi

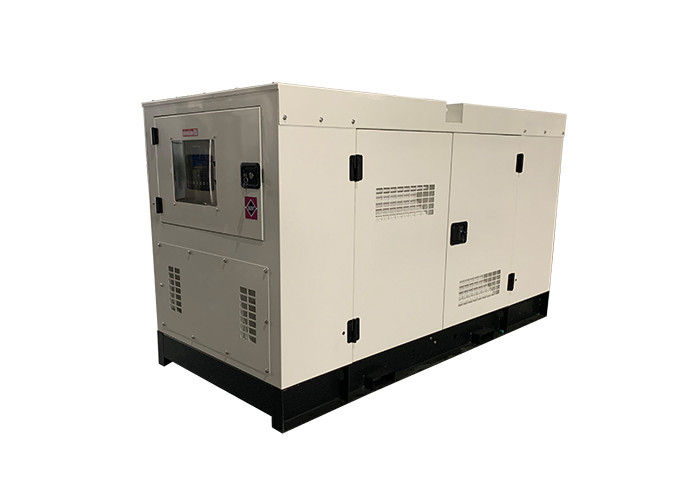

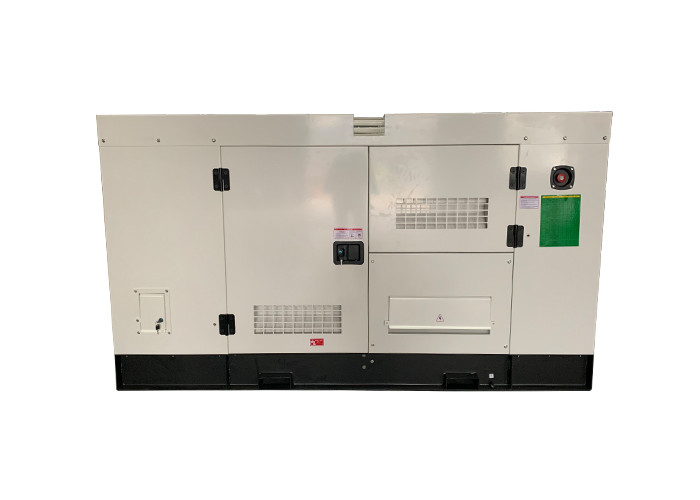

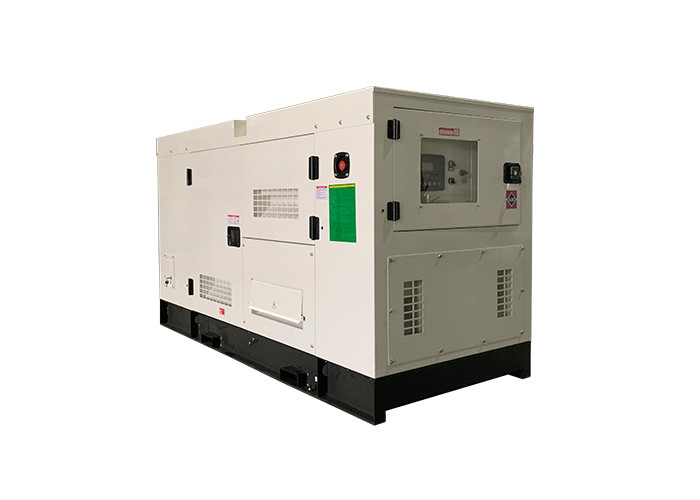

25kva Sessiz jeneratörler fotoğrafları:
